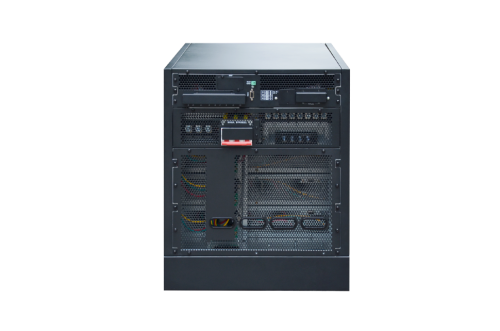

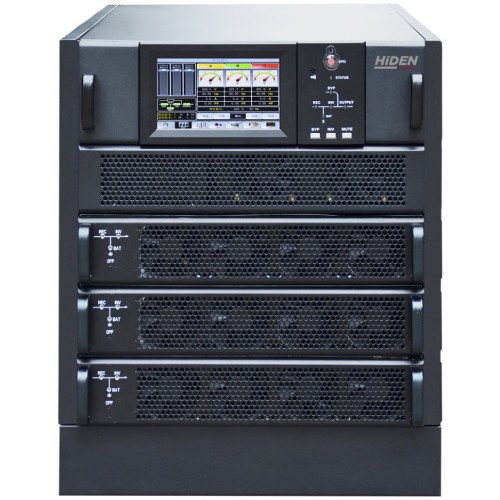

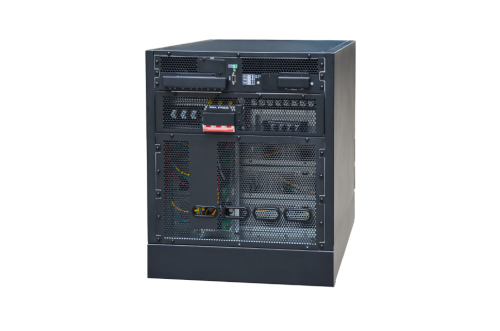

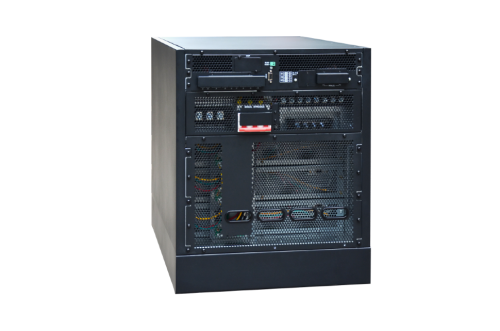

Силовой шкаф Hiden Expert HEM045/15X
45 kVA макс. 3 слота для силовых модулей HEPM15R
Силовой шкаф HEM045/15R (45 kVA макс. 3 слота для силовых модулей HEPM15R).
Высоконадежный трёхфазный модульный ИБП для широкого круга задач с подключением внешних АКБ. Высочайшая степень защиты ответственного оборудования.
Сферы применения:
- Серверное оборудование
- Банковская сфера
- Объекты транспортной инфраструктуры
- Системы безопасности и контроля доступа
- Объекты медицины/Медицинское оборудование
- Объекты телеком инфраструктуры
- Коммутаторы, маршрутизаторы, сетевое оборудование
Особенности:
- Синусоидальный выходной сигнал
- Двойное преобразование (онлайн топология)
- Коэффициент мощности =1 (PF=1)
- Инвертор третьего поколения с высоким КПД
- Модульная архитектура
- Многоуровневое резервирование мощности ИБП для защиты объектов повышенной важности
- Режимы работы: 3ф-3ф (стандарт), 3ф-1ф, 1ф-1ф (опция)
- Универсальный дизайн корпуса для установки в серверную стойку и для башенной установки
- ЖК-дисплей с функцией настройки
- RS-485, RS-232, USB
- Параллельная работа N+1, N+X
- SNMP-карта для удаленного мониторинга (опция)
- Модуль защиты ИБП от перенапряжений (опция)
- Сухие контакты Функция холодного старта для запуска ИБП
- Интеллектуальное управление батареями
- Возможность выбора режима работы с высоким КПД
- Оптимальные габариты. Стандартная гарантия 48 месяцев.
Характеристики
| HEM045/15X | |
|---|---|
| Полная мощность фрейма | 45 кВА |
| Активная мощность фрейма | 45 кВт |
| Мощность силового модуля | 15 кВА / 15 кВт |
| Кол-во слотов | 3 |
| Фазы на входе | 3 фазы |
| Фазы на выходе | 3 фазы |
| Топология ИБП | On-line (двойное преобразование) |
| Форм-фактор | Модульный rack/tower |
| Входные параметры | |
| Номинальное входное напряжение | 380 / 400 / 415 В |
| Диапазон напряжений | 304 ~ 475 В (линейное), при полной нагрузке; 228 В ~ 304 В (линейное), мощность нагрузки линейно уменьшается с уменьшением напряжения |
| Диапазон входной частоты | 40 ~ 70 Гц |
| Входной коэффициент мощности | ? 0,99 |
| Тип входного соединения | Клеммный терминал |
| Выходные параметры | |
| Номинальное выходное напряжение | 380 / 400 / 415 В |
| Точность выходного напряжения | ± 1 % |
| Искажения выходного напряжения, линейная нагрузка | 1% |
| Искажения выходного напряжения, нелинейная нагрузка | 5,5% |
| Выходная частота (режим работы от АКБ) | 50/60 ±0,1% |
| Выходной коэффициент мощности | 1 |
| Крест-фактор | 3:1 |
| Перегрузочная способность при работе от электросети | 110% - 60 мин; 125% - 10 мин; 150% - 1 мин; >150% - 200 мс |
| Перегрузочная способность при работе через байпас | 125% - длительная работа; 125%~130% - до 5 мин; 130%~150% - до 1 мин; >150% до 300 мс |
| КПД в режиме работы от электросети | 95 % |
| КПД в экономичном режиме | 99 % |
| КПД в режиме работы от батарей | 94,5 % |
| Тип выходного соединения | Клеммный терминал |
| АКБ | |
| Наличие встроенных АКБ | Нет |
| Тип аккумуляторных батарей | AGM VRLA / GEL / LiFePO4 |
| Количество встроенных АКБ | 40 по умолчанию (настраивается 36 / 38 / 42 / 44) |
| Напряжение на шине постоянного тока, В постоянного тока | ±240 В постоянного тока стандартно; ±216 / ±228В / ±252В / ±264 В настраивается |
| Емкость батареи, Ач | Зависит от внешних АКБ |
| Время автономной работы при 50% нагрузке | Зависит от ёмкости внешних АКБ |
| Время автономной работы при 100% нагрузке | Зависит от ёмкости внешних АКБ |
| Время перезаряда | 8 часов до 90% емкости |
| Режим заряда | Трехступенчатый интеллектуальный заряд |
| Мощность зарядного устройства | 10% от мощности ИБП (настраивается в диапазоне 1~20%) |
| Возможность подключения внешних АКБ/Блоков | Да |
| Коммуникации и интерфейсы | |
| Интерфейсные порты | RS232 / RS485 / контакты состояния |
| Внутренний слот для карты управления | Слот для карт SNMP |
| ЖК-дисплей и индикация | Цветной ЖК-дисплей + Touchnscreen, светодиодная индикация |
| Рабочие условия | |
| Температура эксплуатации | 0°C ~ 40°C |
| Относительная влажность при эксплуатации | 0 ~ 95 % |
| Высота над уровнем моря | 0 ~ 1000 метров |
| Температура хранения | -20°C ~ +70°C |
| Класс защиты | IP20 |
| Тепловыделение в режиме работы от электросети | 8280 BTU/час |
| Уровень шума | 56 дБ |
| Физические характеристики | |
| Размер (Ш х Г х В) | 485x746x575 |
| Полезная глубина телекоммуникационной стойки (при установке ИБП в стойку) | не менее 801 мм |
| Занимаемая высота в юнитах (при установке ИБП в стойку) | 11U |
| Размер упаковки (Ш х Г х В) | 630х840х790 мм |
| Вес нетто | 57 кг |
| Вес брутто | 67 кг |
| Размер силового модуля(Ш х Г х В) | 436х590х85 мм |
| Вес нетто | 15.5 кг |
| Соответствие стандартам | |
| Безопасность | ТР ТС 004/2011 |
| ЭМС | ТР ТС 020/2011 |
