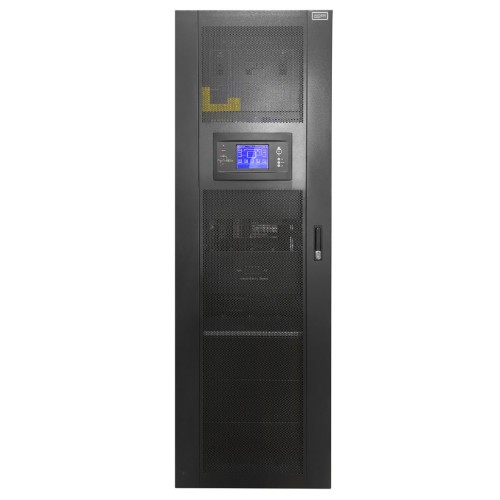

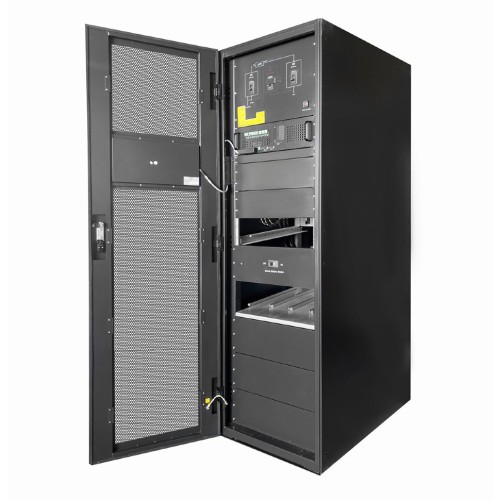

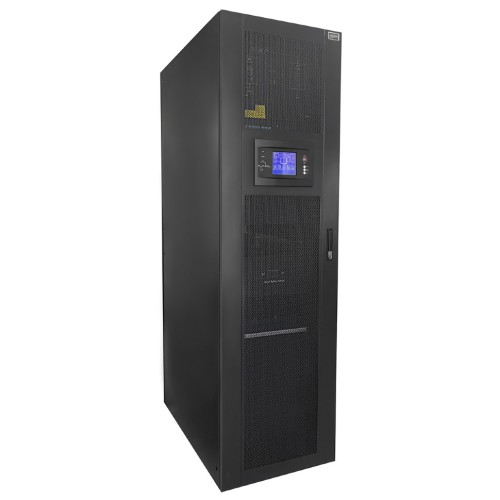

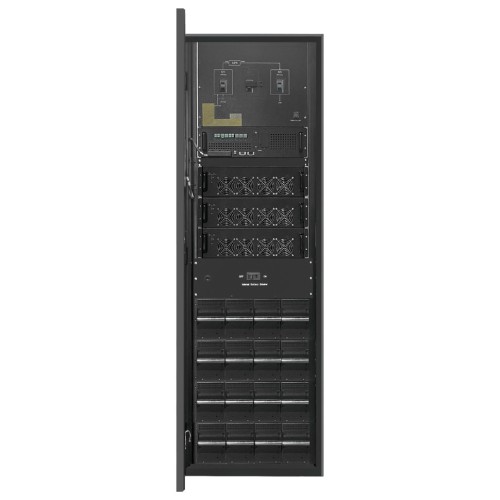

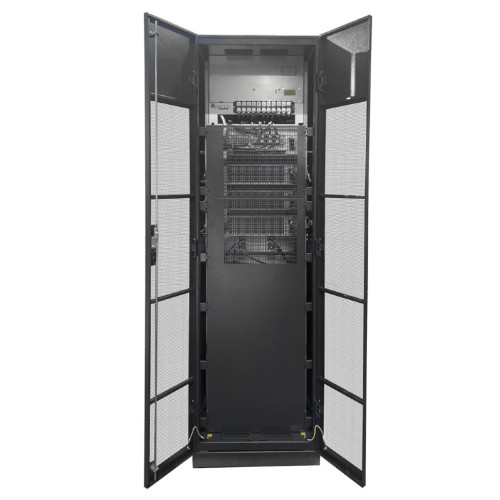

Силовой шкаф Hiden Expert HEM20-60кВА
Модульный ИБП двойного преобразования с возможностью «горячей замены» АКБ
Основные отличительные особенности линейки
- модульный ИБП двойного преобразования с возможностью «горячей замены» АКБ
- силовые модули мощностью 20 кВА
- коэффициент мощности PF=0.9
- высокий КПД 95% в режиме онлайн
- резервирование мощности ИБП N+X для максимальной защиты критически важных нагрузок и приложений
- интеллектуальное управление зарядом АКБ
- каждый модуль снабжен отдельным контроллером, что снижает риск при отказе одного элемента
- инвертор третьего поколения с высоким КПД
- раздельный ввод байпаса
- порты коммуникации: RS-232, RS-485, сухие контакты
- возможность работы в связке с генератором с различными сценариями работы ИБП
- интеллектуальное управление зарядом АКБ

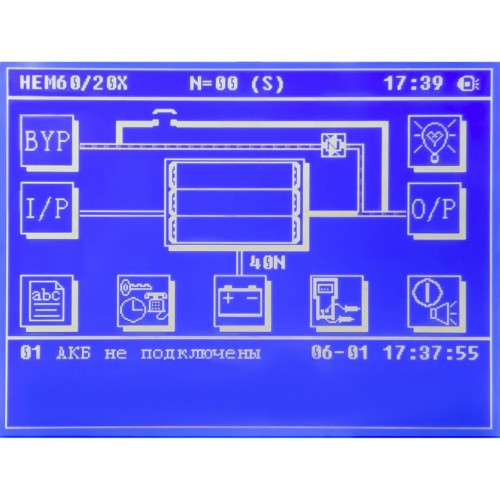

- удобная ЖК-панель для контроля и настройки параметров работы ИБП
- возможность выбора режима работы с высоким КПД 99% (ECO-режим)
- высокая перегрузочная способность инвертора и статического байпаса
- непрерывный контроль процесса производства ИБП для максимальной надёжности
Характеристики
| Модель | HEM060/20X |
| Полная мощность | 20-60 кВА |
| Активная мощность | 18-54 кВт |
| Мощность силового модуля | 20 кВА |
| Фазы на входе | 3 фазы |
| Фазы на выходе | 3 фазы |
| Топология ИБП | On-line (двойное преобразование) |
| Форм-фактор | Модульный |
| Входные параметры | |
|---|---|
| Номинальное входное напряжение | 304 ~ 478 В (линейное), при полной нагрузке; 228 В ~ 304 В (линейное), мощность нагрузки линейно уменьшается с уменьшением напряжения |
| Диапазон входной частоты | 40 ~ 70 Гц |
| Входной коэффициент мощности | ? 0,99 |
| Тип входного соединения | Клеммный терминал |
| Выходные параметры | |
| Номинальное выходное напряжение | 380В/400В/415В |
| Точность выходного напряжения | ± 1 % |
| Искажения выходного напряжения, линейная нагрузка | ?1% |
| Искажения выходного напряжения, нелинейная нагрузка | ?5.5% |
| Выходная частота (режим работы от АКБ) | 50/60 ±0.1% |
| Выходной коэффициент мощности | 0.9 |
| Крест-фактор | 3:1 |
| Перегрузочная способность при работе от электросети | 110%, 60 мин; 125%, 10 мин; 150%, 1 мин; >150%,200 мсек |
| Перегрузочная способность при работе через байпас | 125% длительная работа; 125%~130% до 60 мин; 130%~150% до 6 мин; >150% 100 мс |
| КПД в режиме работы от электросети | 95 % |
| КПД в экономичном режиме | 99 % |
| КПД в режиме работы от батарей | 95 % |
| Тип выходного соединения | Клеммный терминал |
| АКБ | |
| Наличие встроенных АКБ | Да |
| Тип аккумуляторных батарей | AGM VRLA |
| Количество встроенных АКБ | 40-160 |
| Напряжение на шине постоянного тока, В постоянного тока | ±240В постоянного тока |
| Емкость батареи, Ач | 9 |
| Время перезаряда | 4 часа до 90% емкости |
| Режим заряда | Трехступенчатый интеллектуальный заряд |
| Мощность зарядного устройства | 10% от мощности ИБП ( настраивается в диапазоне 1~20%) |
| Возможность подключения внешних АКБ/Блоков | Да |
| Коммуникации и интерфейсы | |
| Интерфейсные порты | RS232, RS485, сухие контакты |
| Внутренний слот для карты управления | Слот мини для карт SNMP, «сухие» контакты |
| ЖК-дисплей и индикация | Цветной ЖК-дисплей + Touchnscreen, светодиодная индикация |
| Рабочие условия | |
| Температура эксплуатации | 0°C ~ 40°C |
| Относительная влажность при эксплуатации | 0 ~ 95 %, без конденсации |
| Высота над уровнем моря | 0 ~ 1000 метров |
| Температура хранения | 0°C ~ +55°C |
| Класс защиты | IP20 |
| Тепловыделение при полной нагрузке и при заряде батарей | 8735 BTU/час |
| Уровень шума | больше 55 дБ |
| Рабочие условия | |
| Температура эксплуатации | 0°C ~ 40°C |
| Относительная влажность при эксплуатации | 0 ~ 95 %, без конденсации |
| Высота над уровнем моря | 0 ~ 1000 метров |
| Температура хранения | 0°C ~ +55°C |
| Класс защиты | IP20 |
| Тепловыделение при полной нагрузке и при заряде батарей | 8735 BTU/час |
| Уровень шума | больше 55 дБ |
| Физические характеристики | |
| Размер (Ш х Г х В) | 600х1020х2000 мм |
| Размер упаковки (Ш х Г х В) | 755х1300х2250 мм |
| Вес нетто | 205 кг |
| Вес брутто | 215 кг |
| Размер силового модуля (Ш х Г х В) | 440х590х134 мм |
| Вес нетто | 22.5 кг |
| Соответствие стандартам | |
| Безопасность | ТР ТС 004/2011 |
| ЭМС | ТР ТС 020/2011 |
