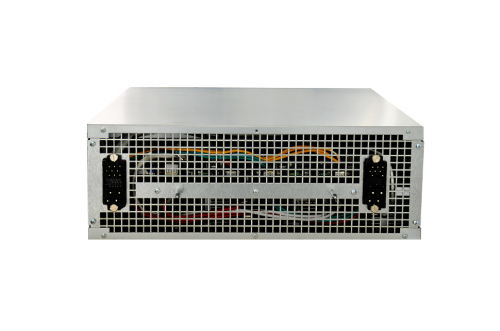

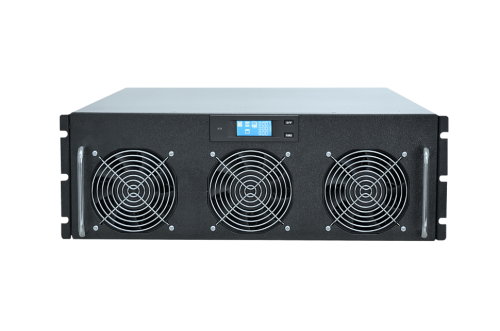

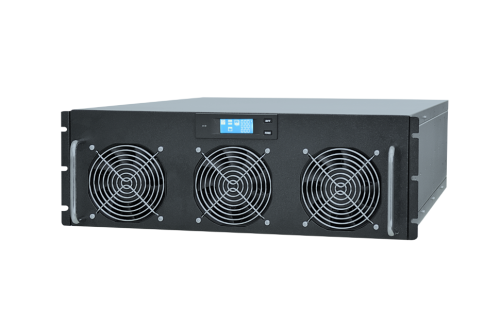

Силовой модуль Hiden Expert HEPM50X-E

Силовой модуль HEPM50X (50 kVA PF=1,0)

Написать отзыв

Модель	HEM100-50X	HEM200-50X	HEM300-50X	HEM500-50X
Мощность, kVA	50-100	50-200	50-300	50-500
Вход
Номинальное напряжение	3Ph+N+PE,380V/400V/415V(line-line)
Диапазон входного напряжения	304-478Vac (line-line),при полной нагрузке;
	228V-304Vac (line-line), в этом диапазоне мощность нагрузки линейно уменьшается с уменьшением напряжения
Номинальная частота	50/60 Hz
Диапазон входной частоты	40-70Hz
Power factor	>0.99
THDi	<3%
Выход
Номинальное напряжение	380/400/415VAC (линейное)
Номинальная частота	50/60 Hz
Стабильность частоты	±0.1%
Стабильность напряжения	±1.5%
Перегрузочная способность	110%, 60min;
	125%,10min;
	150%,1min;
	>150%,200ms
Output Power Factor	1.0
THDu	<1% при 0% - 100% линейной нагрузке
	<6% при полной нелинейной нагрузке, согласно IEC/EN62040-3
Батарея
Напряжение	±240V
Количество АКБ	40
Напряжение плавающего заряда	2.25V/cell (настраивается в диапазоне 2.2V/cell?2.35V/cell)
Температурная компенсация	3.0 mV/? /cl (настраивается в диапазоне :0~5.0)
Пульсация напряжения	?1%
Пульсация тока	?5%
Напряжение выравнивающего заряда	2.4V/cell (настраивается в диапазоне 2.30V/cell?2.45V/cell)
Конечное напряжение разряда	1.65V/cell (настраивается в диапазоне: 1.60V/cell~1.750V/cell) при
	@0.6C токе разряда
	1.75V/cell (настраивается в диапазоне: 1.65V/cell~1.8V/cell) при
	@0.15C токе разряда
Напряжение заряда	2.4V/cell (настраивается в диапазоне 2.30V/cell?2.45V/cell)
Мощность зарядного устройства	10% от мощности ИБП ( настраивается в диапазоне 1~20%)
Байпас
Номинальное напряженеи	380/400/415VAC (линейное)
Перегрузочная способность	125%, Длительная работа		110%, Длительная работа
	125%~130%, 10 min		110%~125%? 5 min
	130%~150%, 1min		125%~150%? 1 min
	>150%,300ms		>150%,1S
Номиналная частота	50/60Hz
Время переключения	0
Диапаон напряжения	Настраиваемый, по умолчанию -20%~+15%
	Верхний предел: +10%, +15%, +20%, +25%
	Нижний предел: -10%, -15%, -20%, -30%, -40%
Диапазон частоты	Настраивается, ± 1Hz, ± 3Hz, ± 5Hz
Эффективность
Нормальный режим (on-line)	>96
ECO режим	>99
Батарейный режим	>96
Дисплей и коммуникационный порты
Дисплей	LED+LCD+Touch screen
Коммуникационные порты	Standard:RS232, RS485, USB, Dry Contact
	Option: SNMP , AS/400
Параметры окружающей среды
Уровень шума на расстоянии 1 метр	65dB @ 100% нагрузки, 62dB @ 45% нагрузки
Рабочая высота	?1000,нагрузка снижается на 1% на каждые 100 м от 1000 м и
	2000м
Относительная влажность	0-95,без конденсации
Рабочая температура	0-40, для АКБ время работы уменьшается вдвое на каждые 10°C
	выше 20°C
Температура хранения ИБП	-110
Механические характеристики
Габариты кабинета, мм	6009801150	6509601600	6509702000	130011002000
Вес кабинета, кг	120	170	220	450
Габариты силового модуля, мм	510700178
Вес силового модуля, кг	46
Цвет	Черный
Степень защиты	IP20
Соответствие стандартам
Общие требования безопасности к используемому ИБП	EN50091-1-1/IEC62040-1-1/AS 62040-1-1
в зоне доступа оператора
Электромагнитная совместимость (EMC)	EN50091-2/IEC62040-2/AS 62040-2? C3?
требования к ИБП
Способ определения производительности и	EN50091-3 / IEC 62040-3 / AS 62040-3? VFI SS 111)
требования к испытанию UPS
Безопасноть	IEC/EN/AS60950
Электромагнитное излучение	IEC/EN/ AS61000 series
Строительство	IEC/EN/AS60146 series and 60950
