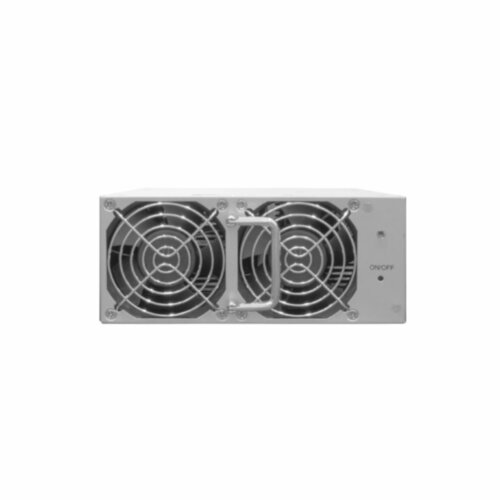

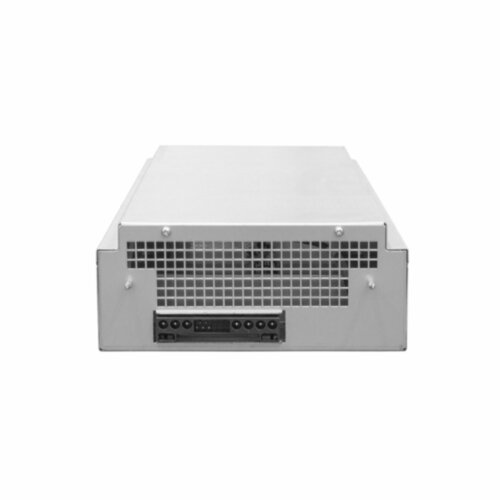

Силовой модуль HEPM05X (5 kVA PF=1) для силового шкафа HEM20/5X
Мощность силового модуля 5 кВА
Фазы на входе 3-ф
Фазы на выходе 1-ф
Тип аккумуляторных батарей AGM VRLA
Количество встроенных АКБ 12-14 Шт
Вес силового модуля 7,5 кг
Диапазон входной частоты 40 ~ 70 Гц
Входной коэффициент мощности > 0,99
Тип входного соединения Клеммный терминал
Силовой модуль HEPM05X (5 kVA PF=1) для силового шкафа HEM20/5X. Силовой модуль Hiden Expert HEP05X обеспечивают защиту серверов, телекоммуникационного, сетевого, промышленного, а также любого другого оборудования, предъявляющего повышенные требования к качеству сетевого электропитания. Архитектура двойного преобразования обеспечивают абсолютную защиту от всех проблем с электропитанием.
Сферы применения:
- Серверное оборудование
- Инфраструктура малых и средних ЦОД
- Объекты транспортной инфраструктуры
- Системы безопасности и контроля доступа
- Объекты медицины/Медицинское оборудование
- Объекты телеком инфраструктуры
- Коммутаторы, маршрутизаторы, сетевое оборудование
Особенности:
- технология двойного преобразования напряжения обеспечивает полную защиту оборудования
- коэффициент мощности PF=1
- высокая энергетическая эффективность. КПД в онлайн режиме 94,5%
- многоуровневое резервирование мощности ИБП (N+1, N+X) для максимальной защиты критически важных нагрузок и приложений
- режимы работы: 3ф-1ф (стандарт), 1ф-1ф (опция)
- универсальная стоечно-модульная конструкция позволяет использовать как напольное, так и стоечное размещение
- масштабируемое зарядное устройство для АКБ
- инвертор третьего поколения с высоким КПД
- раздельный ввод байпаса
- порты коммуникации: RS-232, USB, RS-485
- сервисный механический байпас
- возможность работы в связке с генератором с различными сценариями работы ИБП
- интеллектуальное управление зарядом АКБ
- удобная ЖК-панель для контроля и настройки параметров работы ИБП
- высокая перегрузочная способность инвертора и статического байпаса
- непрерывный контроль процесса производства ИБП для максимальной надёжности
(без названия)
| Модель | HEPM05X |
|---|---|
| Мощность силового модуля | 5 кВА |
| Фазы на входе | 3 фазы |
| Фазы на выходе | 1 фаза |
| Топология ИБП | On-line (двойное преобразование) |
| Форм-фактор | Модульный стоечный / напольный |
| Входные параметры | |
| Номинальное входное напряжение | 380В/400В/415В |
| Диапазон напряжений | 277 ~ 478 В (линейное), при полной нагрузке |
| Диапазон входной частоты | 40 ~ 70 Гц |
| Входной коэффициент мощности | > 0,99 |
| Тип входного соединения | Клеммный терминал |
| Выходные параметры | |
| Номинальное выходное напряжение | 220 В/ 230 В / 240В |
| Точность выходного напряжения | ± 2 % |
| Искажения выходного напряжения, линейная нагрузка | < 1% |
| Искажения выходного напряжения, нелинейная нагрузка | < 5% |
| Выходная частота (режим работы от АКБ) | 50/60 ±0.01% |
| Выходной коэффициент мощности | 1 |
| Крест-фактор | 3:1 |
| Перегрузочная способность при работе от электросети | 110%, 60 мин; 110% - 130%, 10 мин; 130% - 150%, 1 мин; >150%,200 мсек |
| КПД в режиме работы от электросети | 94,5 % |
| КПД в экономичном режиме | 98% |
| КПД в режиме работы от батарей | 90% |
| Тип выходного соединения | Клеммный терминал |
| АКБ | |
| Наличие встроенных АКБ | Да |
| Тип аккумуляторных батарей | AGM VRLA |
| Количество встроенных АКБ | 12-14 |
| Напряжение на шине постоянного тока, В постоянного тока | 144В постоянного тока стандартно |
| Емкость батареи, Ач | 9 Ач |
| Время перезаряда | 8 часов до 90% емкости |
| Режим заряда | Трехступенчатый интеллектуальный заряд |
| Мощность зарядного устройства | 0~1.8A ( настраивается) каждый модуль |
| Возможность подключения внешних АКБ/Блоков | Да |
| Коммуникации и интерфейсы | |
| Интерфейсные порты | RS232, RS485, USB сухие контакты |
| Внутренний слот для карты управления | 1 х слот для SNMP-карты, 1 х слот для карты контактов состояния |
| ЖК-дисплей и индикация | Цветной ЖК-дисплей + Touchnscreen, светодиодная индикация |
| Рабочие условия | |
| Температура эксплуатации | 0°C ~ 40°C |
| Относительная влажность при эксплуатации | 0 ~ 95 % |
| Высота над уровнем моря | 0 ~ 1000 метров |
| Температура хранения | -40°C ~ +70°C |
| Класс защиты | IP20 |
| Тепловыделение при полной нагрузке и при заряде батарей | 935 - 3740 BTU/час |
| Уровень шума | < 55 дБ |
| Физические характеристики | |
| Количествр силовых модулей | 1 - 6 шт |
| Размер силового модуля (Ш х Г х В) | 200х431х84,5 мм |
| Вес силового модуля | 7,5 кг |
| Соответствие стандартам | |
| Безопасность | ТР ТС 004/2011 |
| ЭМС | ТР ТС 020/2011 |
| Опции | |
| Опции | - Модуль зарядного устройства 10А для ИБП серии HEM20/5R - Опция 1/1 kit для HEM20/5R - Опция Датчик температурной компенсации заряда АКБ - SNMP- карта для 3-ф ИБП HIDEN EXPERT PIS301 - ПСУ Спутник П20 с адаптером - ПСУ Спутник П21 с адаптером - Датчик окружающей среды ДОС Климат (через Спутник П20 или П21) - Блок контактов состояния МДДВ Контакт (через Спутник П20 или П21) |
| Гарантия | |
| Гарантия | 48 месяцев* (условии уточните у менеджеа) |
