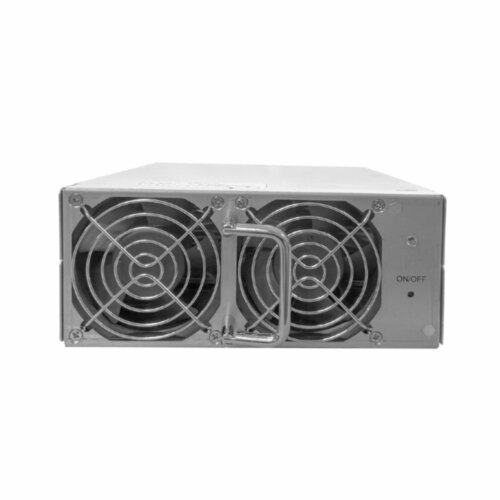

Силовой модуль HEPM05X (5 kVA PF=1)
Силовой модуль HEPM05X (5 kVA PF=1) для силового шкафа HEM20/5X. Силовой модуль Hiden Expert HEP05X обеспечивают защиту серверов, телекоммуникационного, сетевого, промышленного, а также любого другого оборудования, предъявляющего повышенные требования к качеству сетевого электропитания. Архитектура двойного преобразования обеспечивают абсолютную защиту от всех проблем с электропитанием.
Модель | HEPM05X |
---|---|
Мощность силового модуля | 5 кВА |
Фазы на входе | 3 фазы |
Фазы на выходе | 1 фаза |
Топология ИБП | On-line (двойное преобразование) |
Форм-фактор | Модульный стоечный / напольный |
Входные параметры | |
Номинальное входное напряжение | 380В/400В/415В |
Диапазон напряжений | 277 ~ 478 В (линейное), при полной нагрузке |
Диапазон входной частоты | 40 ~ 70 Гц |
Входной коэффициент мощности | более 0,99 |
Тип входного соединения | Клеммный терминал |
Выходные параметры | |
Номинальное выходное напряжение | 220 В/ 230 В / 240В |
Точность выходного напряжения | ± 2 % |
Искажения выходного напряжения, линейная нагрузка | менее 1% |
Искажения выходного напряжения, нелинейная нагрузка | менее 5% |
Выходная частота (режим работы от АКБ) | 50/60 ±0.01% |
Выходной коэффициент мощности | 1 |
Крест-фактор | 3:1 |
Перегрузочная способность при работе от электросети | 110%, 60 мин; 110% - 130%, 10 мин; 130% - 150%, 1 мин; менее 150%, 200 мсек |
КПД в режиме работы от электросети | 94,5 % |
КПД в экономичном режиме | 98% |
КПД в режиме работы от батарей | 90% |
Тип выходного соединения | Клеммный терминал |
АКБ | |
Наличие встроенных АКБ | Да |
Тип аккумуляторных батарей | AGM VRLA |
Количество встроенных АКБ | 12-14 |
Напряжение на шине постоянного тока, В постоянного тока | 144В постоянного тока стандартно |
Емкость батареи, Ач | 9 Ач |
Время перезаряда | 8 часов до 90% емкости |
Режим заряда | Трехступенчатый интеллектуальный заряд |
Мощность зарядного устройства | 0~1.8A ( настраивается) каждый модуль |
Возможность подключения внешних АКБ/Блоков | Да |
Коммуникации и интерфейсы | |
Интерфейсные порты | RS232, RS485, USB сухие контакты |
Внутренний слот для карты управления | 1 х слот для SNMP-карты, 1 х слот для карты контактов состояния |
ЖК-дисплей и индикация | Цветной ЖК-дисплей + Touchnscreen, светодиодная индикация |
Рабочие условия | |
Температура эксплуатации | 0°C ~ 40°C |
Относительная влажность при эксплуатации | 0 ~ 95 % |
Высота над уровнем моря | 0 ~ 1000 метров |
Температура хранения | -40°C ~ +70°C |
Класс защиты | IP20 |
Тепловыделение при полной нагрузке и при заряде батарей | 935 - 3740 BTU/час |
Уровень шума | < 55 дБ |
Физические характеристики | |
Количествр силовых модулей | 1 - 6 шт |
Размер силового модуля (Ш х Г х В) | 200х431х84,5 мм |
Вес силового модуля | 7,5 кг |
Соответствие стандартам | |
Безопасность | ТР ТС 004/2011 |
ЭМС | ТР ТС 020/2011 |
Опции | |
Опции | - Модуль зарядного устройства 10А для ИБП серии HEM20/5R - Опция 1/1 kit для HEM20/5R - Опция Датчик температурной компенсации заряда АКБ - SNMP- карта для 3-ф ИБП HIDEN EXPERT PIS301 - ПСУ Спутник П20 с адаптером - ПСУ Спутник П21 с адаптером - Датчик окружающей среды ДОС Климат (через Спутник П20 или П21) - Блок контактов состояния МДДВ Контакт (через Спутник П20 или П21) |
Гарантия | |
Гарантия | 48 месяцев* (условии уточните у менеджеа) |
