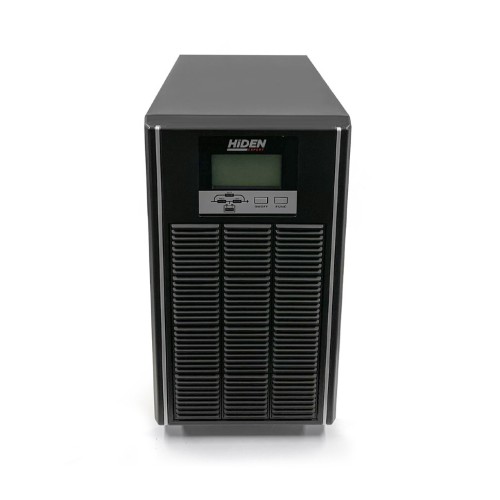

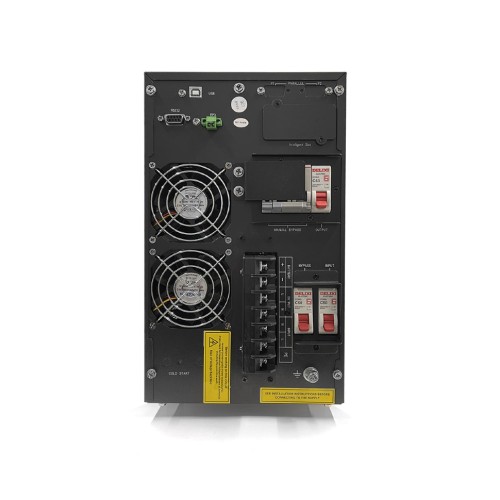

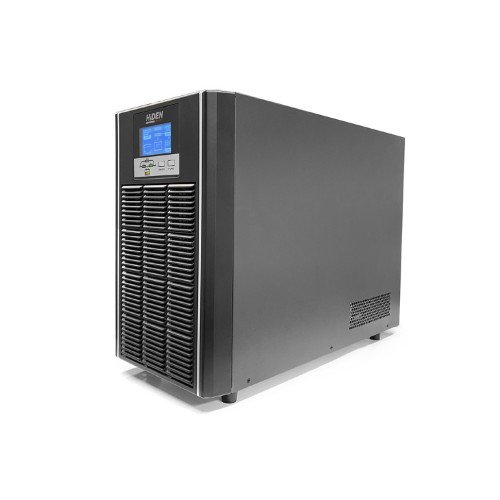

ИБП Hiden Expert UDC9206H
ИБП напольного типа, подключение внешних АКБ, однофазный вход / однофазный выход, ONLINE, 6000 ВА/ 6000 Вт.
ИБП Hiden Expert UDC9206H, высоконадёжный однофазный ИБП напольного типа для подключения внешних АКБ высокой ёмкости.
Сферы применения:
- Отопительное оборудование
- Холодильное оборудование
- Циркуляционные насосы
- Системы аварийного освещения
- Системы видеонаблюдения
- Пожарно-охранные системы
Особенности:
- Коэффициент мощности PF =1
- КПД 95% в режиме двойного преобразования КПД 98% в ЕСО-режиме
- Синусоидальный выходной сигнал
- Двойное преобразование (онлайн топология)
- Сервисный механический байпас
- Возможность подключения ДГУ
- Функция холодного старта для запуска ИБП
- Порт удаленного аварийного отключения (EPO)
- Интеллектуальное управление батареями
- ЖК-дисплей с функцией настройки
- Возможность параллельной работы с резервом N+X или наращиванием мощности
- RS-232, USB , SNMP-карта (опция), плата параллельной работы (опция), сухие контакты (опция)
Характеристики
| UDC9206H | |
|---|---|
| Полная мощность | 6000 ВА |
| Активная мощность | 6000 Вт |
| Фазы на входе | 1 фаза |
| Фазы на выходе | 1 фаза |
| Топология ИБП | On-line (двойное преобразование) |
| Форм-фактор | Напольный |
| Входные параметры | |
| Номинальное входное напряжение | "220 / 230 / 240 В (pf=1); 200 / 208 В (pf=0,9)" |
| Диапазон напряжений | 110 ~ 288 В |
| Диапазон входной частоты | 40 ~ 70 Гц |
| Номинальный входной ток | 40 А |
| Входной коэффициент мощности | > 0,99 |
| Тип входного соединения | Клеммный терминал |
| Выходные параметры | |
| Номинальное выходное напряжение | "220 / 230 / 240 В (pf=1); 200 / 208 В (pf=0,9)" |
| Точность выходного напряжения | ± 1 % |
| Искажения выходного напряжения, линейная нагрузка | 1% |
| Искажения выходного напряжения, нелинейная нагрузка | ?5% |
| Выходная частота (режим работы от АКБ) | 50/60 ±0,1 Гц |
| Выходной коэффициент мощности | 1 |
| Крест-фактор | 3:1 |
| Перегрузочная способность при работе от электросети | "до 110% - 60 мин; до 125% - 1 мин; до 150% - 30 с" |
| Перегрузочная способность при работе через байпас | "до 125% - длительная работа; 126% - 130% - 5 мин; 130% - 150% - 1 мин; >150% - 200 мс" |
| КПД в режиме работы от электросети | 94,5 % |
| КПД в экономичном режиме | 98 % |
| Тип выходного соединения | Клеммный терминал |
| АКБ | |
| Наличие встроенных АКБ | Нет |
| Тип аккумуляторных батарей | AGM VRLA |
| Количество внешних АКБ | 16 шт (настраивается 18/20/22/24 шт) |
| Напряжение на шине постоянного тока, В постоянного тока | 192 В постоянного тока (настраивается 216 / 240 / 264 / 288 В ) |
| Емкость батареи, Ач | Зависит от внешних АКБ |
| "Время автономной работы при 50% нагрузке" | Зависит от ёмкости внешних АКБ |
| "Время автономной работы при 100% нагрузке" | Зависит от ёмкости внешних АКБ |
| Время перезаряда | 8 часов до 90% емкости |
| Режим заряда | Трехступенчатый интеллектуальный заряд |
| Ток заряда | 5 А |
| Возможность подключения внешних АКБ/Блоков | Да |
| Коммуникации и интерфейсы | |
| Интерфейсные порты | RS232 / USB |
| Внутренний слот для карты управления | Слот для карты SNMP и карты контактов состояния |
| ЖК-дисплей и индикация | Цветной ЖК-дисплей и светодиодная индикация |
| Рабочие условия | |
| Температура эксплуатации | 0°C ~ 40°C |
| Относительная влажность при эксплуатации | 0 ~ 95 %, без конденсации |
| Высота над уровнем моря | 0 ~ 1000 метров |
| Температура хранения | 0°C ~ +70°C |
| Класс защиты | IP20 |
| Тепловыделение при полной нагрузке и при заряде батарей | 1020 BTU/час |
| Уровень шума | 58 дБ |
| Физические характеристики | |
| Размер (Ш х Г х В) | 190x427x336 мм |
| Размер упаковки (Ш х Г х В) | 330х570х470 мм |
| Вес нетто | 14 кг |
| Вес брутто | 15 кг |
| Соответствие стандартам | |
| Безопасность | ТР ТС 004/2011 |
| ЭМС | ТР ТС 020/2011 |
