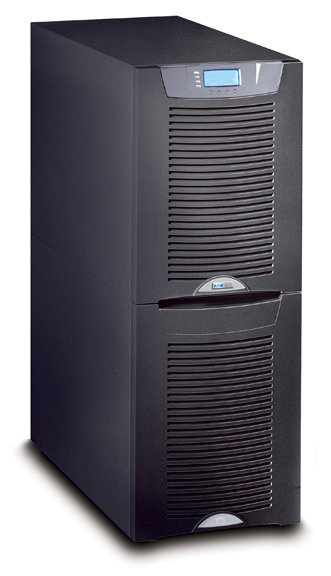

ИБП Eaton 9155-8-N-15-32x9Ач
8 кВА/7,2 кВт/15 мин. ИБП Eaton 9155 с технологией двойного преобразования напряжения обеспечивает надежную защиту электропитания IT-инфраструктур, телекоммуникационного оборудования.
ИБП Eaton 9155 – Характеристики и преимущества
- ИБП отличается компактным дизайном, а наличие внутренних батарей, встроенных статического и сервисного байпасов позволяет экономить ценное пространство серверных комнат и центров обработки данных
- Высокое значение выходного коэффициента мощности 0.9 оптимально подходит для современных компьютерных нагрузок. Коррекция входного коэффициента мощности обеспечивает входной p.f. 0.99 при низком значении КНИ потребляемого тока, что гарантирует совместимость этого ИБП с другим оборудованием
- Технология трехступенчатого заряда Advanced Battery Management (ABM™) управляет процессом подзарядки батарей и значительно продлевает срок их службы
- Технология Hot Sync для резервирования и увеличения мощности по схеме до 3+1 обеспечивает параллельную работу до 4-х ИБП
- Яркий ЖК-дисплей помогает легко производить настройки и обеспечивает быстрый доступ к данным о статусе ИБП
- Инновационная технология делает 9155 экономичным и надежным решением для защиты мощных нагрузок
Характеристики
| Номинальная выходная мощность ИБП (коэфф. мощности 0,9) | ||||||
| кВА | 8 | 10 | 12 | 15 | 20 | 30 |
| кВт | 7.2 | 9 | 10.8 | 13.5 | 18 | 27 |
| Общие характеристики | ||||||
| КПД в режиме двойного преоб- разования (при полной нагрузке) | 92% | 93% | ||||
| КПД в режиме двойного преоб- разования (при нагрузке 50%) | 90% | 91% | ||||
| КПД в режиме высокой эффективности | до 98% | - | ||||
| Параллельное подключение по технологии Hot Sync | 4 | |||||
| Возможность обновления на месте | Присутствует | |||||
| Топология инвертора / выпрямителя | ШИМ на IGBT- транзисторах | |||||
| Уровень шума | <50 дБ | |||||
| Высота | 1000 м без понижения характеристик (макс. 2000 м) | |||||
| Входные характеристики | ||||||
| Вход | 1 фаза или 3 фазы + N + PE | 3 фазы + N + PE | ||||
| Номинальное напряжение | 220 /380, 230 /400, 240 /415 В, 50 /60 Гц | |||||
| Диапазон входного напряжения | ±20% от номинала при 100% нагрузке, 50%, +20% от номинала при нагрузке 50% | |||||
| Диапазон частоты | 45 - 65 Гц | |||||
| Входной коэффициент мощности | 0,99 | |||||
| КНИ потребляемого тока | < 4,5% | |||||
| Плавный наброс нагрузки | Присутствует | |||||
| Защита от обратного напряжения | Присутствует | |||||
| Выходные характеристики | ||||||
| Выход | 1 фаза + N + PE | |||||
| Номинальное напряжение | 220 /380, 230 /400, 240 /415 В, 50 /60 Гц | |||||
| Искажение выходного напряжения | <3% (100% линейная нагрузка); <5% (стандартная нелинейная нагрузка) | |||||
| Выходной коэффициент мощности | 0,9 (т.е. 9 кВт при 10 кВА) | 0,9 (т.е. 27 кВт при 30 кВА) | ||||
| Диапазон коэффициента мощ- ности нагрузки | 0,7 индуктивного — 0,8 емкостного характера | |||||
| Допустимая перегрузка | 10 мин. — 100 -110%; 1 мин. — 110 -125%; 5 сек. — 125-150%; 300 мс > 150% | |||||
| Допустимая перегрузка при работе на байпасе | 60 мин. — 100 -110%; 10 мин. — 110 -125%; 1 мин. — 125 -150% | |||||
| Характеристики батарей | ||||||
| Тип | VRLA, NiCD | |||||
| Метод зарядки | Технология ABM или Float | |||||
| Температурная компенсация | Дополнительно | |||||
| Номинальная мощность | 384 В (32*12 В, 192 ячейки) | 432 В (32*12 В, 216 ячеек) | ||||
| Ток зарядки | По умолчанию 3 A *максимально 30 A | По умолчанию 3 A *максимально 60 A | ||||
| *Ограничено макс. номиналом входного тока ИБП | ||||||
| Опции | ||||||
| Изолирующий трансформатор, батареи с увеличенным сроком службы, внешние батарейные модули, разъем X- слот (для подключения адаптеров Web /SNMP, ModBus / JBus, Relay, Hot Sync, удаленного дисплея ViewUPS), модуль параллельной работы Hot Sync, встроенный ручной байпас, внешний сервисный байпас. | Изолирующий трансформатор, батареи с увеличенным сроком службы, ВБМ, разъем X- слот (для подключения адаптеров Web /SNMP, ModBus /JBus, Relay, Hot Sync, удаленного дисплея ViewUPS), модуль параллельной работы Hot Sync, встроенный ручной байпас, внешний сервисный байпас. | |||||
| Коммуникационные возможности | ||||||
| X-Slot | 2 коммуникационных разъема | |||||
| Последовательные порты | 1 шт. | |||||
| Релейные входы /выходы | Программируемые, 2 /1 | |||||
| Сертификация | ||||||
| Безопасность (сертификация CB) | IEC 62040-1, IEC 60950-1 | |||||
| EMC | IEC 62040-2 | |||||
| Производительность | IEC 62040-3 | |||||
В интересах совершенствования продукции компания оставляет за собой право изменения параметров спецификации без предварительного уведомления.
| ИБП с однофазным входом | |||||
| Код изделия | Наименование в каталоге | Емкость | Автономная работа (коэф. мощности 0.7) | Габариты В*Ш*Г (мм) | Масса (кг) |
| 1022532 | 9155-8-S-10-32x7Ач | 8 кВА/7,2 кВт | 10 мин. | 817*305*702 | 155 |
| 1022533 | 9155-8-S-15-32x9Ач | 8 кВА/7,2 кВт | 15 мин. | 817*305*702 | 160 |
| 1022534 | 9155-8-S-28-64x7Ач | 8 кВА/7,2 кВт | 28 мин. | 1214*305*702 | 250 |
| 1022535 | 9155-8-S-33-64x9Ач | 8 кВА/7,2 кВт | 33 мин. | 1214*305*702 | 275 |
| 1022536 | 9155-10-S-10-32x9Ач | 10 кВА/9 кВт | 10 мин. | 817*305*702 | 160 |
| 1022537 | 9155-10-S-20-64x7Ач | 10 кВА/9 кВт | 20 мин. | 1214*305*702 | 250 |
| 1022538 | 9155-10-S-25-64x9Ач | 10 кВА/9 кВт | 25 мин. | 1214*305*702 | 275 |
| ИБП с трехфазным входом | |||||
| 1022480 | 9155-8-N-10-32x7Ач | 8 кВА/7,2 кВт | 10 мин. | 817*305*702 | 155 |
| 1022481 | 9155-8-N-15-32x9Ач | 8 кВА/7,2 кВт | 15 мин. | 817*305*702 | 160 |
| 1022482 | 9155-8-N-28-64x7Ач | 8 кВА/7,2 кВт | 28 мин. | 1214*305*702 | 250 |
| 1022483 | 9155-8-N-33-64x9Ач | 8 кВА/7,2 кВт | 33 мин. | 1214*305*702 | 275 |
| 1022484 | 9155-10-N-10-32x9Ач | 10 кВА/9 кВт | 10 мин. | 817*305*702 | 160 |
| 1022485 | 9155-10-N-20-64x7Ач | 10 кВА/9 кВт | 20 мин. | 1214*305*702 | 250 |
| 1022486 | 9155-10-N-25-64x9Ач | 10 кВА/9 кВт | 25 мин. | 1214*305*702 | 275 |
| 1022487 | 9155-12-N-8-32x9Ач | 12 кВА/10,8 кВт | 8 мин. | 817*305*702 | 160 |
| 1022488 | 9155-12-N-15-64x7Ач | 12 кВА/10,8 кВт | 15 мин. | 1214*305*702 | 250 |
| 1022489 | 9155-12-N-20-64x9Ач | 12 кВА/10,8 кВт | 20 мин. | 1214*305*702 | 275 |
| 1022490 | 9155-15-N-5-32x9Ач | 15 кВА/13,5 кВт | 5 мин. | 817*305*702 | 160 |
| 1022491 | 9155-15-N-10-64x7Ач | 15 кВА/13,5 кВт | 10 мин. | 1214*305*702 | 250 |
| 1022492 | 9155-15-N-15-64x9Ач | 15 кВА/13,5 кВт | 15 мин. | 1214*305*702 | 275 |
| 1026598 | 9155-20-N-5-1x9Ач-MBS | 20 кВА/18 кВт | 5 мин. | 1684*494*762 | 300 |
| 1026599 | 9155-20-N-13-2x9Ач-MBS | 20 кВА/18 кВт | 13 мин. | 1684*494*762 | 400 |
| 1026600 | 9155-20-N-22-3x9Ач-MBS | 20 кВА/18 кВт | 22 мин. | 1684*494*762 | 500 |
| 1026601 | 9155-20-N-31-4x9Ач-MBS | 20 кВА/18 кВт | 31 мин. | 1684*494*762 | 600 |
| 1026602 | 9155-30-N-7-2x9Ач-MBS | 30 кВА/27 кВт | 7 мин. | 1684*494*762 | 400 |
| 1026603 | 9155-30-N-13-3x9Ач-MBS | 30 кВА/27 кВт | 12 мин. | 1684*494*762 | 500 |
| 1026604 | 9155-30-N-20-4x9Ач-MBS | 30 кВА/27 кВт | 20 мин. | 1684*494*762 | 600 |
| Внешние батарейные шкафы | |||||
| 1022561 | 9X55-BAT5-64x7Ач | 2x32x7 Ач | См. спецификацию | 817*305*699 | 195 |
| 1022562 | 9X55-BAT5-96x7Ач | 3x32x7 Ач | См. спецификацию | 1214*305*699 | 310 |
| 1025169 | 9355-BAT-1x24Ач (30 кВА) | 1x36x24 Ач | См. спецификацию | 1684*494*758 | 510 |
| 1025170 | 9355-BAT-2x24Ач (30 кВА) | 2x36x24 Ач | См. спецификацию | 1684*494*758 | 870 |
